Cambiar la altura de conducción de un SUV puede afectar más que su postura y distancia al suelo. Dependiendo de la disposición de la suspensión, subir o bajar el vehículo también puede cambiar la inclinación, la rueda, la puntera y la posición de trabajo de los componentes de la suspensión circundantes.
Para aplicaciones de turismo, calle y SUV modificados, un kit de brazo de control ajustable proporciona una forma de introducir un ajuste adicional de la geometría de la suspensión donde los componentes originales pueden ofrecer una corrección limitada.
ROOVA aborda los brazos de suspensión ajustables como parte de la configuración completa del vehículo en lugar de componentes de reemplazo aislados.
El siguiente escenario de aplicación ilustra cómo se puede planificar un paquete de brazo de control ajustable en función de los cambios de altura de manejo, los requisitos de alineación, la separación de componentes y el uso del vehículo en el mundo real.

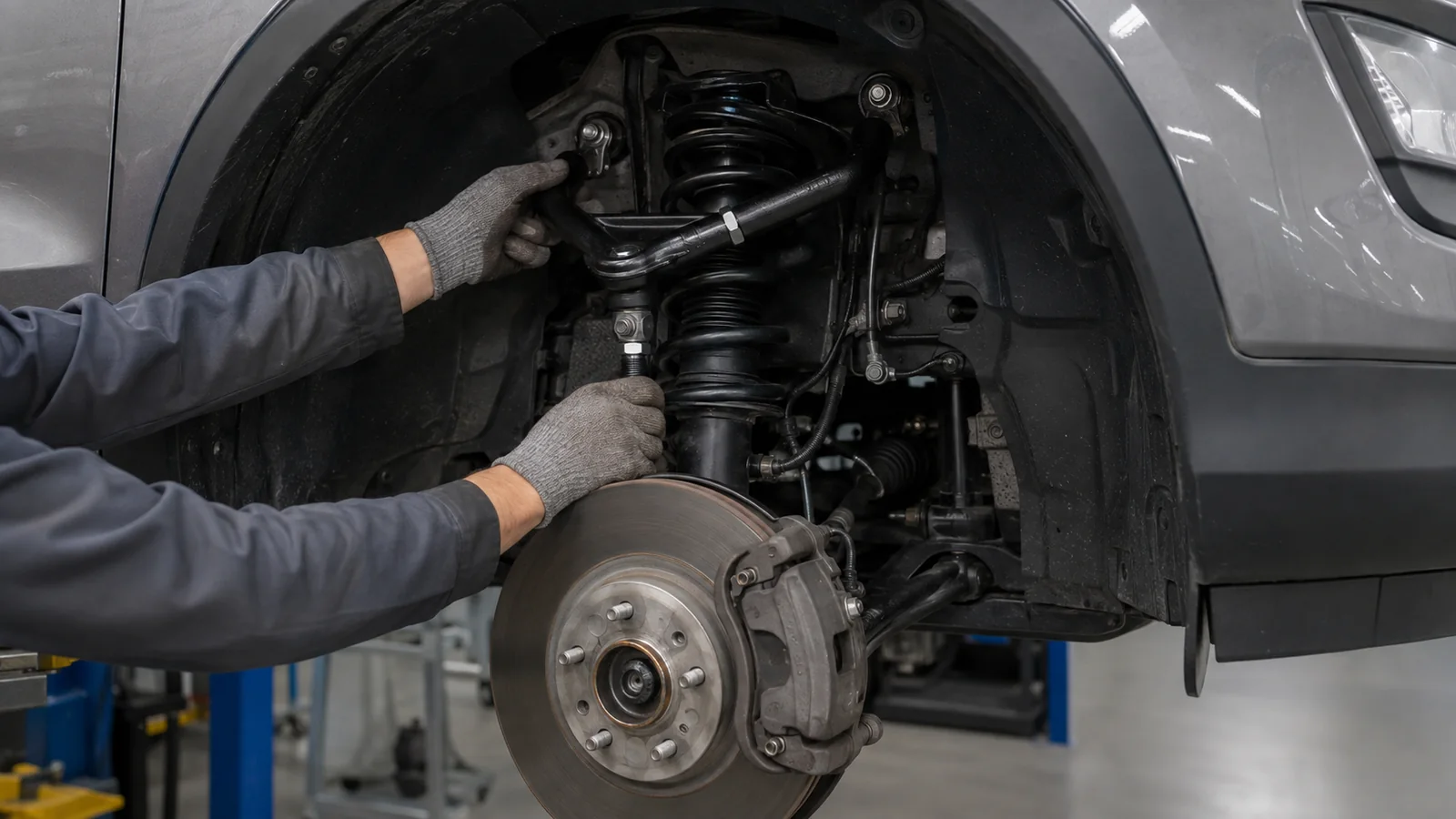

El desafío: restaurar la alineación después de un cambio de altura
Considera un SUV típico que ha sido modificado desde su altura de conducción original.
El cliente desea la nueva postura o el espacio adicional proporcionado por la configuración de la suspensión, pero el cambio en la posición de la suspensión también puede influir en la alineación de las ruedas.
Dependiendo del diseño del vehículo y de la suspensión, la geometría resultante puede moverse fuera del rango de ajuste preferido disponible con los brazos de control originales.
Esto puede crear varias preocupaciones prácticas:
- Camber que no se puede corregir lo suficiente con el ajuste original
- Cambios en el yeso que afectan el comportamiento de la dirección
- Cambios de puntera después del ajuste de altura de la suspensión
- Desgaste desigual de los neumáticos
- Flexibilidad de alineación reducida
- Problemas de holgura entre los componentes de la suspensión
- De izquierda a derecha
Por tanto, el objetivo no es simplemente sustituir los brazos originales por versiones ajustables.
El propósito del kit de brazo de control ajustable es proporcionar un rango utilizable de corrección de geometría mientras se mantiene el ajuste, la holgura y el funcionamiento de los componentes adecuados para la aplicación prevista del vehículo.
Entradas del vehículo y la suspensión
Ésta es la razón por la que se debe comenzar entendiendo la estructura del departamento y las relaciones entre los diferentes agentes.
Dependiendo de la aplicación, los aportes relevantes del proyecto pueden incluir:
- Marca, modelo y generación del vehículo.
- Suspensión delantera y trasera
- 4.3 Especificaciones originales y modificadas .
- Configuración de resorte, espiral o elevador existente
- Especificaciones de ruedas y neumáticos.
- Condición de alineación actual
- Corrección deseada de la curvatura, la rueda o la puntera
- Configuración del punto de montaje del equipo original
- Espacio libre alrededor del chasis, la rueda, el neumático y otros componentes de la suspensión
- Uso previsto para uso diario, turístico, de alto rendimiento o en carreteras mixtas
- Instalación y Servicio
Estas entradas establecen el entorno de trabajo para el brazo ajustable en lugar de asumir que el ajuste máximo es automáticamente la mejor solución.
Por qué la altura de marcha puede afectar la geometría de la suspensión
Los brazos de control determinan cómo se mueven el conjunto de rueda y cubo en relación con el chasis.
Cuando cambia la altura de manejo del vehículo, la suspensión ya no funciona exactamente desde la misma posición estática que la configuración original.
Dependiendo del diseño de la suspensión, esto puede influir en los parámetros de alineación de las ruedas, como la inclinación, la rueda y la puntera.
La cantidad y dirección del cambio varían según el vehículo. Esta es la razón por la que un brazo de suspensión ajustable debería desarrollarse en torno a una aplicación de vehículo definida en lugar de tratarse como un componente de corrección universal.
Plan de modificación del organigrama de la Secretaría
¿Cuánto ajuste adicional es útil y cómo se puede introducir ese ajuste sin crear nuevos problemas de ajuste o espacio libre?
Diseño de un kit de brazo de control ajustable
Un brazo de control ajustable efectivo necesita equilibrar la corrección de la geometría, la resistencia mecánica, la accesibilidad del ajuste, el movimiento de las articulaciones, el espacio libre y la capacidad de servicio.
Estos requisitos interactúan entre sí.
Aumentar el rango de ajuste disponible puede cambiar la posición de trabajo del brazo. Cambiar la geometría del brazo puede afectar el espacio libre. Cambiar la configuración de las juntas o casquillos puede influir en los requisitos de movimiento, ruido y mantenimiento.
Por lo tanto, ROOVA revisa el brazo de control ajustable como parte del sistema de suspensión completo.
Ajuste de la cámara
Camber describe la inclinación hacia adentro o hacia afuera de la rueda cuando se ve desde la parte delantera o trasera del vehículo.
Después de un cambio de altura de conducción, algunos diseños de suspensión pueden producir más curvatura positiva o negativa de la deseada. Si el rango de ajuste del equipo original es insuficiente, un brazo de control ajustable puede proporcionar un método adicional para reposicionar el soporte de la rueda en relación con el chasis.
El objetivo no es crear el mayor rango de caída posible.
Para un SUV de calle o de turismo, el objetivo más útil es proporcionar un ajuste suficiente para apoyar la alineación prevista al tiempo que se mantiene el acoplamiento de los componentes, el espacio libre y el movimiento de la suspensión adecuados.
Esto es particularmente relevante cuando las prioridades son la vida útil de los neumáticos, el comportamiento predecible en la carretera y la consistencia de la alineación.
Rueda giratoria y posición de suspensión
En los diseños de suspensión delantera aplicables, la geometría del brazo de control también puede influir en la inclinación.
Caster afecta la relación entre el eje de dirección y la superficie de la carretera y puede influir en el retorno de la dirección, el comportamiento en línea recta y la sensación de la dirección.
Cuando cambian la altura de manejo, el tamaño de los neumáticos o la configuración de la suspensión, el ajuste adicional de las ruedas puede ser útil para algunas aplicaciones.
Sin embargo, aumentar la rueda o reposicionar un brazo de control también puede cambiar la ubicación de la rueda dentro del paso de rueda y alterar la holgura de los componentes circundantes.
Por esta razón, la corrección de la rueda no puede considerarse independientemente de:
- Diámetro del neumático
- Desplazamiento de la rueda
- Espacio libre del paso de rueda
- Bloqueo de dirección
- Recorrido de suspensión
- Enrutamiento de la línea de freno y del sensor
- Otros componentes de suspensión
Por lo tanto, un brazo ajustable útil debe proporcionar una corrección de geometría dentro de los límites físicos del vehículo.
Corrección del dedo del pie cuando corresponda
Dependiendo del diseño de la suspensión, también se pueden usar enlaces ajustables o brazos de control para influir en la puntera trasera o delantera.
La convergencia puede cambiar a medida que cambia la posición de la suspensión, y una configuración adecuada de la convergencia es importante para el desgaste de los neumáticos, la estabilidad en línea recta y la respuesta del vehículo.
Para aplicaciones que requieren una corrección adicional de los dedos del pie, el componente ajustable debe proporcionar un rango de ajuste práctico al tiempo que mantiene un bloqueo seguro y una alineación adecuada de las articulaciones.
Al igual que con la curvatura y la rueda, el objetivo es la corrección controlada en lugar del ajuste por sí mismo.

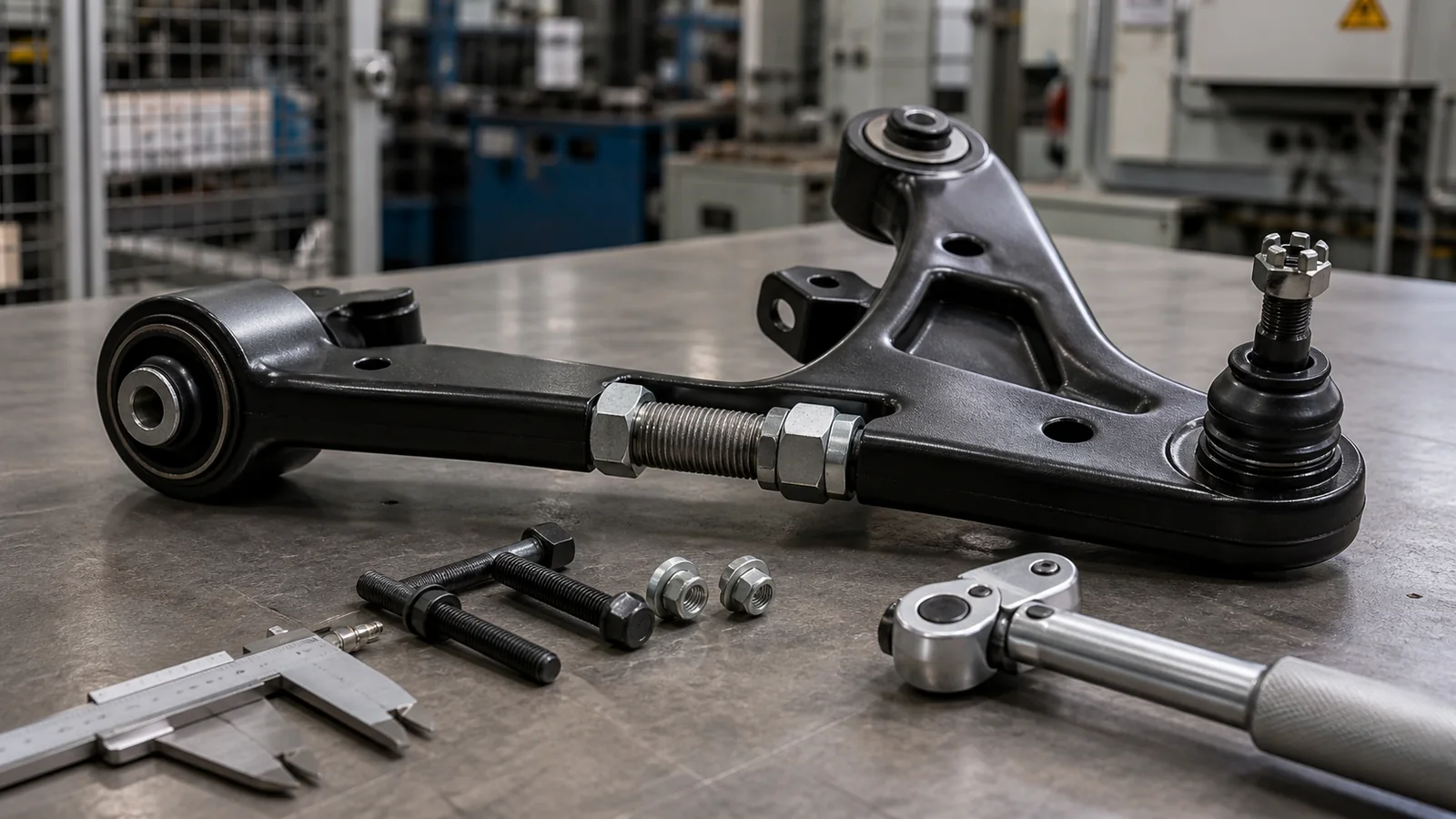

Rango de ajuste vs. integridad de los componentes
Una de las decisiones más importantes es elegir quién conducirá el proceso.
Un gran rango de ajuste anunciado puede parecer atractivo, pero el rango máximo por sí solo no define un componente bien diseñado.
En diferentes posiciones de ajuste, el brazo debe mantener adecuadamente:
- Participación del hilo
- Bloqueo
- Posición conjunto
- Despeje de componentes
- Articulación de suspensión
- Accesibilidad
- Ruta de carga estructural
Por esta razón, ROOVA considera que el rango de ajuste utilizable es más importante que simplemente maximizar la cifra de ajuste publicada.
El producto debe proporcionar la corrección requerida para la configuración prevista del vehículo mientras permanece dentro del rango operativo mecánico definido.
Adm.
Los puntos de conexión de un brazo de suspensión ajustable influyen tanto en el movimiento como en el comportamiento del vehículo.
Dependiendo de la aplicación del producto, el brazo puede utilizar bujes, juntas de tipo esférico u otra configuración de junta especificada.
Cada enfoque tiene diferentes consideraciones para:
- Articulación
- Conformidad
- Ruido y vibración
- Mantenimiento
- exposición medioambiental.
- Instalación
- o rendimiento.
Para un SUV turístico o urbano, la selección de componentes debe reflejar el equilibrio deseado entre el control de la geometría, la durabilidad, la capacidad de servicio y la facilidad de uso diario.
Un componente diseñado para la máxima franqueza en una aplicación de competición puede no proporcionar necesariamente las características esperadas de un vehículo de turismo diario o de larga distancia.
Por lo tanto, el caso de uso previsto sigue siendo parte de la especificación del producto.

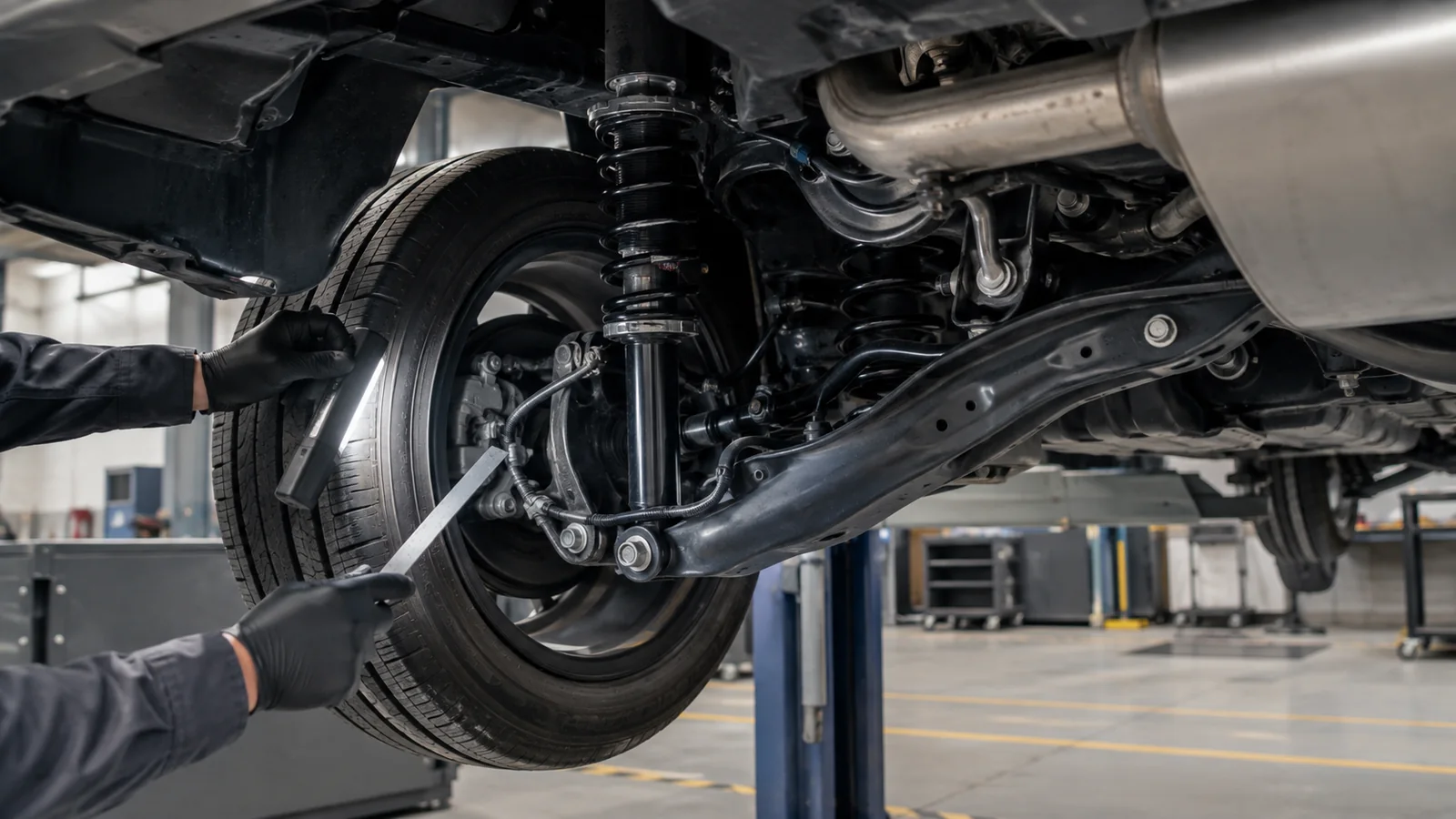

Despeje a través del movimiento de suspensión
Un brazo de control ajustable puede caber correctamente a una altura de marcha estática y aún así crear un problema de espacio libre cuando la suspensión se mueve.
Esto es particularmente importante en los SUV modificados que utilizan neumáticos más grandes, diferentes desplazamientos de ruedas, alturas de manejo aumentadas o reducidas u otros componentes de suspensión no originales.
Por lo tanto, una revisión del equipamiento debe considerar la posible interacción con:
- Chasis y subchasis
- Rueda y neumático
- Amortiguador o coilover
- Ballestas
- Conductos de freno
- Canalizaciones
- Árboles de transmisión o componentes CV cuando corresponda
- Espárragos/Estabilizadores de enlace
También se debe considerar el ajuste en sí.
Cambiar la longitud del brazo o la posición de la articulación puede alterar el lugar donde se encuentra el componente en relación con las partes circundantes. Por lo tanto, un diseño adecuado debe tener en cuenta tanto la posición de instalación nominal como el rango de ajuste previsto.
Una decisión típica de configuración del brazo de control ajustable
Considere un SUV que haya recibido un cambio de altura de suspensión y un paquete de ruedas y neumáticos más grande.
Después de la modificación, es posible que el ajuste de alineación OE disponible ya no proporcione la geometría deseada.
Una respuesta simple sería instalar un brazo ajustable con el rango de corrección más amplio posible.
Un enfoque más completo hace varias preguntas adicionales.
¿Qué parámetro de alineación realmente requiere corrección?
¿Cuánto ajuste adicional necesita el vehículo?
¿Cambiar la longitud del brazo altera la posición del neumático o la holgura del paso de rueda?
¿El brazo mantendrá la holgura mediante el movimiento de dirección y suspensión?
PARÁMETROS CÁLCULO DE REQUERIMIENTOS DE GARANTIAS PARA MECANISMO DE AJUSTE
¿La junta permanece dentro del ángulo de funcionamiento previsto?
¿Se puede bloquear la alineación de forma segura una vez que se logra la posición objetivo?
Estas preguntas pueden llevar a una decisión de producto diferente: en lugar de maximizar el rango de ajuste, el brazo se configura alrededor de una ventana de corrección utilizable que respalda la configuración prevista del vehículo mientras mantiene el compromiso y la holgura mecánica adecuados.
Ese es el propósito de un kit de brazo de control ajustable específico para cada vehículo.

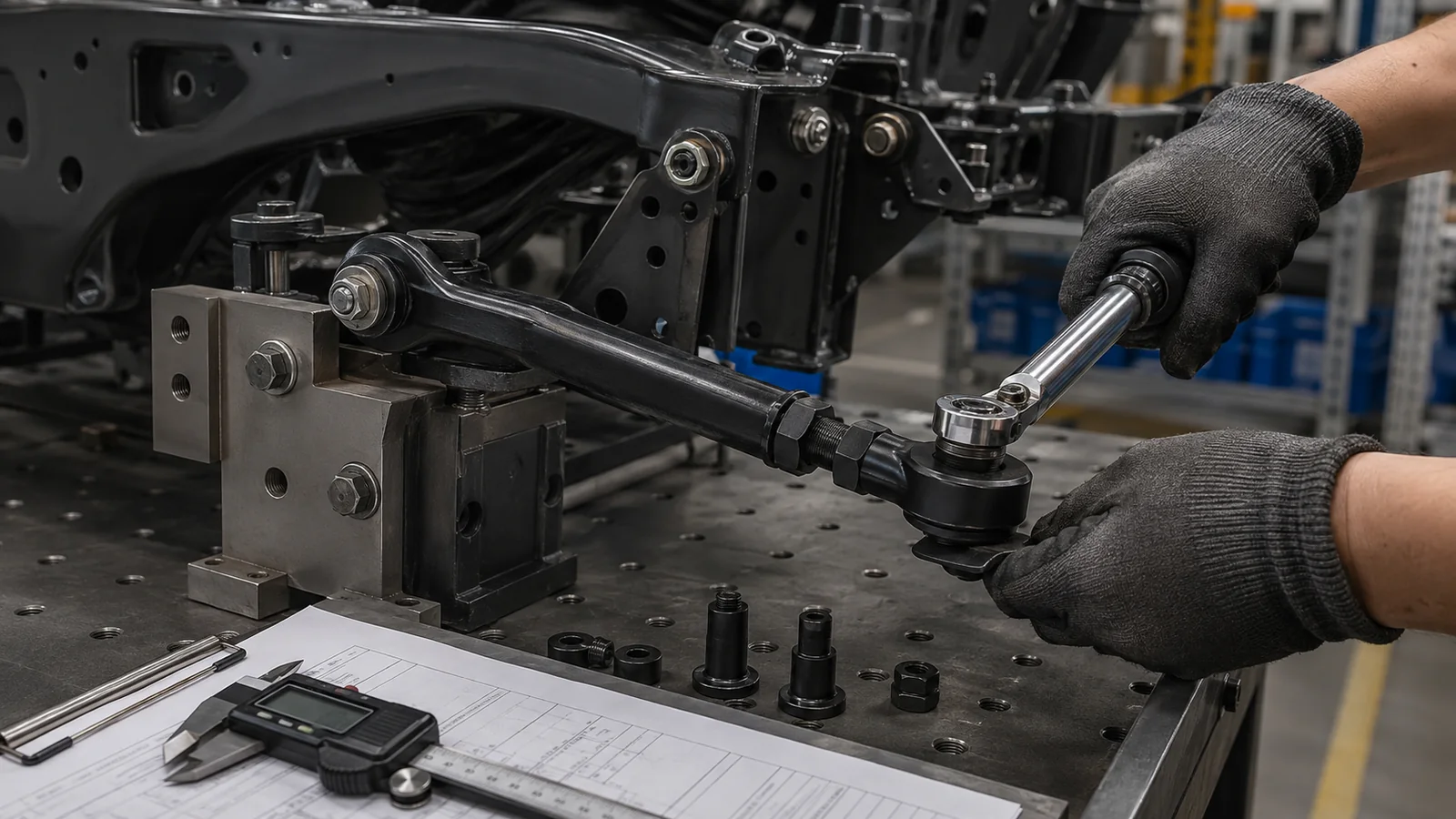

Revisión de prototipos y equipamiento
Una vez establecida la especificación de brazo ajustable propuesta, se puede revisar un prototipo o componente de preproducción en relación con los requisitos del vehículo.
Dependiendo del alcance del proyecto, la revisión puede incluir:
- Verificación del punto de montaje
- hallazgo relacionado con la posición del brazo
- Accesibilidad del ajuste
- Rango de ajuste utilizable
- Articulación de la articulación
- Participación del hilo cuando corresponda
- Mecanismo de bloqueo
- Espacio libre para ruedas y neumáticos
- Chasis y cabina
- Holgura de la línea de freno y del cable ABS
- Espacio libre para el recorrido de la suspensión
- Juego de dirección cuando sea relevante
- Capacidad de alineación
- Requisitos para la instalación
El propósito de esta etapa es identificar conflictos antes de que la especificación del componente pase a producción repetida.
Por ejemplo, aumentar la corrección disponible puede hacer que parte del brazo se sitúe más cerca del chasis o de otro componente de la suspensión.
En lugar de aceptar el ajuste teórico máximo como la especificación del producto, el rango utilizable se puede definir en torno a las posiciones que mantienen el ajuste requerido y las condiciones mecánicas.
Esto convierte el rango de ajuste en un parámetro de ingeniería en lugar de simplemente una cifra de marketing.
Especificación de Producción
Después de la revisión de ingeniería y montaje, la especificación del producto final define los parámetros controlados requeridos para la fabricación.
Dependiendo del programa del brazo de control ajustable, esto puede incluir:
| Parámetro | Definición de producción |
|---|---|
| Aplicación vehicular | Marca, modelo y generación |
| hallazgo relacionado con la posición del brazo | Superior / inferior: |
| Función de ajuste | Corrección de la curvatura, la rueda, la punta o la geometría especificada |
| Mecanismo de ajuste | Diseño específico del proyecto |
| Margen de ajuste | Para uso en vehículos de motor: |
| Configuración de junta/casquillo | Definido para el uso previsto |
| Interfaz de montaje | Específico del vehículo |
| Hardware | Aplicación específica |
| Especificaciones de materiales y construcción | Especificación del producto |
| Finalizar | Especificación del proyecto/cliente |
| Requisitos para la instalación | Documentado para LA plataforma DE destino |
| REQUISITOS DE INSPECCIÓN | Criterios de calidad definidos |
Una especificación controlada ayuda a garantizar que la geometría, el ajuste y las características de ajuste previstas se reproduzcan de manera consistente durante la fabricación.
Creación de un paquete de suspensión ajustable específico para el vehículo
Un brazo de control ajustable no debe definirse solo por la distancia que puede mover un ajuste de alineación de ruedas.
Para las monturas u otros artículos, sólo necesita introducir el código para ver aparecer automáticamente la referencia completa y el precio.
- Corregir la curvatura, la rueda o la puntera
- Cambios de altura de manejo
- Margen de ajuste
- Articulación de la articulación
- Enganche mecánico
- Espacio libre para ruedas y neumáticos
- Recorrido de suspensión
- Accesibilidad
- Bloqueo
- Utilidad
- Montaje específico del vehículo
El objetivo es proporcionar un ajuste útil de la geometría de la suspensión dentro de los requisitos físicos y mecánicos del vehículo previsto.
Para ROOVA, esto significa desarrollar componentes de suspensión ajustables alrededor de la aplicación del vehículo y el caso de uso deseado en lugar de tratar el ajuste máximo como el objetivo principal del producto.
Desarrolle un kit de brazo de control ajustable para su aplicación
ROOVA apoya a distribuidores, marcas de suspensión y programas de posventa de marcas privadas en el desarrollo de brazos de control ajustables y componentes de suspensión relacionados para aplicaciones específicas de vehículos.
Para comenzar un proyecto de brazo de suspensión ajustable, los clientes pueden proporcionar:
- Marca, modelo y generación del vehículo.
- Suspensión delantera y trasera
- INFORMACIÓN DE REFERENCIA
- Rango de altura
- Especificaciones de ruedas y neumáticos.
- Ajuste requerido de inclinación, avance o convergencia
- Uso previsto en calles, giras, espectáculos o carreteras mixtas.
- Configuración preferida de junta o buje
- Requisitos de posicionamiento y marca del producto.
Luego, ROOVA puede revisar los requisitos de la aplicación en torno a la geometría de la suspensión, el ajuste, el equipamiento, la configuración de los componentes y las especificaciones de fabricación y producción.
